产品介绍
水力控制阀系列
HC820 流量控制阀
  • 产品概述
  • 产品规格
  • 技术参数
  • 工作原理



产品概述:

该阀是采用高精度先导式控制流量,适用于控制流量和压力管路,保持预定流量变,将过大流量限制在一个预定值,并将上游高A适当减低,即使主阀上游的压力变化也不会影响下游的流量,该阀一改常规节流阀及使用孔板或纯机械地减少面积的原理,利用相关导阀最大限度地减少能量在节流过程中的损失,该阀控制灵敏、安全可靠、调试简单、使用寿命长。





产品规格

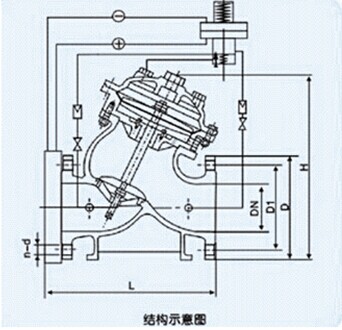

外形尺寸:

连接尺寸:GB/T9113:









DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

203

216

241

292

330

356

495

622

696

698

914

978

1075

1230

H1

278

298

313

350

365

420

450

470

490

526

570

570





H

395

405

430

510

560

585

675

730

760

840

910

910





注:如果需要DN450以上的规格,请联系销售部。

典型应用:

水厂及水源工程

环境保护

市政设施

电力及公用事业

建筑行业



技术参数:

公称通径:DN00-DN600

公称压力:PN10/16

出口压力:1.0MPa

调节范围:1.1-0.8MPa

出口压力:1.6MPa

调节范围:1.2-1.4MPa

流速:0.5~5m/s

工作温度:0℃-80℃

适用介质:水

液面控制高度:≤150mm

产品标准:JB/T10674-2006

主要零部件材质:

阀体:球墨铸铁(QT450-10表面环氧喷漆)

阀盖:球墨铸铁(QT450-10表面环氧喷漆)

阀座:不锈钢

轴承:不锈钢

密封圈:橡胶EPDM

指示器:黄铜

导阀:组件

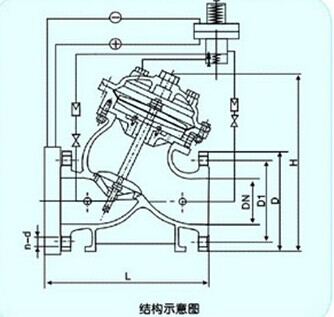

当阀门从进口端给水时,水流过针阀进入主阀控制室并经过导阀、球阀流出主阀控制室到出口,此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀。可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力,既可使主阀开度保持在设定开度,并在压力变化时导阀进行自动调节,保持流量不变。
